90-315 mm HDPE-Rohrproduktionsmaschine

Die 90-315-mm-HDPE-Rohrproduktionsmaschine des Herstellers Yongte ist eine umfassende, vollautomatische Produktionslinie, die von der Vorbehandlung der Rohstoffe über die Extrusion, Kalibrierung, Kühlung bis hin zur Verpackung der fertigen Produkte reicht. Diese Maschine eignet sich ideal für Anwendungen in der kommunalen Wasserversorgung, der Druckgasübertragung, der industriellen Abwasserentsorgung, der großflächigen landwirtschaftlichen Bewässerung und der Herstellung leistungsstarker Kommunikationsummantelungsrohre. Als komplette Produktionslösung zeichnet es sich durch eine nahtlose Gerätekoordination, branchenführende Produktionseffizienz und eine gleichbleibend stabile Präzision der Rohrabmessungen aus. Diese Maschine entspricht den weltweit gängigen Standards und ist ein Schlüsselgerät für mittlere bis große Rohrhersteller, die ihre Präsenz auf nationalen und internationalen Märkten stärken möchten.

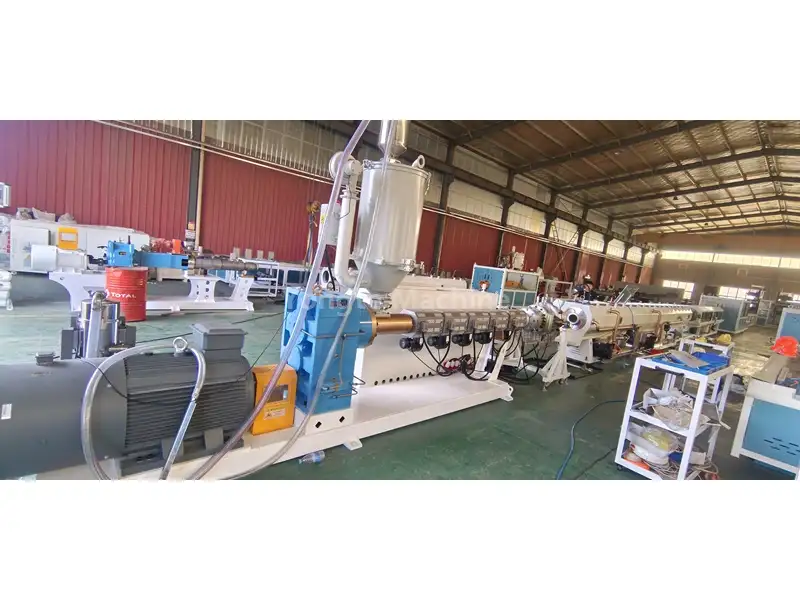

Prozessablauf

PE-Harz + Farbmasterbatch → Mischen → Vakuumzufuhr → Trocknen → Extruderplastifizierung (180-210℃) → Formformen → Vakuumkalibrierung → mehrstufige Sprühkühlung → Laserdruck → Abzugstraktion → Schneiden mit fester Länge → Stapeln des fertigen Produkts

Produktparameter

Produktdetails

1. Materialzufuhr und Trocknung:	The polyethylene material is automatically transported to the extruder's drying hopper by means of a vacuum feeder, where moisture is eliminated to maintain the material's moisture content below 0.1%, thereby ensuring the quality of the product.

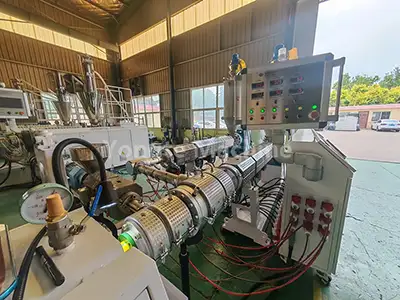

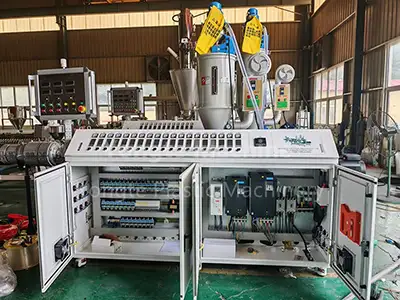

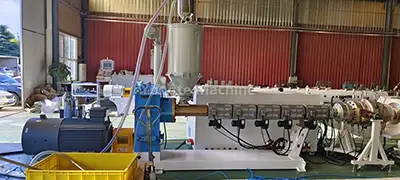

2. PE-Rohrextruder:	Das System ist mit einem hocheffizienten Einschneckenextruder SJ90/33 ausgestattet, der einen energiesparenden 90-kW-Servomotor (was zu einer Reduzierung des Stromverbrauchs um ca. 20 % führt), ein Direktantriebsgetriebe (für hohe Übertragungseffizienz und vereinfachte Wartung), einen verschleißfesten und korrosionsbeständigen Schneckenzylinder (hergestellt aus legiertem 38CrMoALA-Stahl und präzisionsnitriert), ein effizientes Infrarot-Heizspulensystem und ein automatisiertes Temperaturkontrollsystem (mit Omrons hochpräziser Temperaturregler). Diese hochentwickelten Komponenten sorgen gemeinsam für ein stabiles Materialschmelzen, einen gleichmäßigen Extrusionsdruck und eine gleichbleibende Produktqualität während des gesamten Produktionsprozesses.

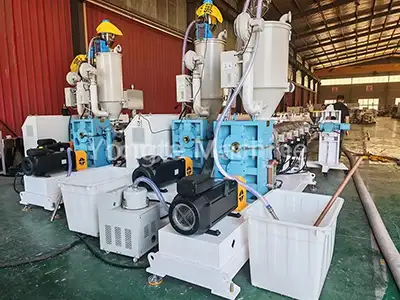

3. Markierungslinienextruder:	Der Extruder SJ25 dient zum Aufdrucken von Markierungslinien auf PE-Rohren. Abhängig von den Spezifikationen des Kunden ist es in der Lage, entweder eine einzelne Markierungslinie oder mehrere Markierungslinien zu erzeugen.

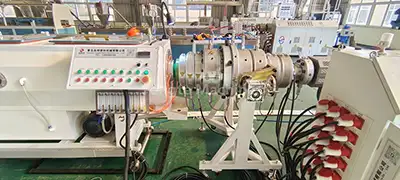

4. Spezialisierte PE-Rohrform:	Die Form ist mit einem Düsenkopf mit Korb- oder Spiralstruktur ausgestattet, um eine gleichmäßige Extrusion des Materials zu gewährleisten.

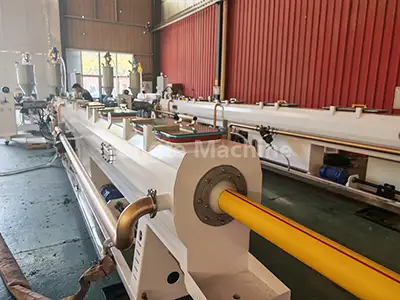

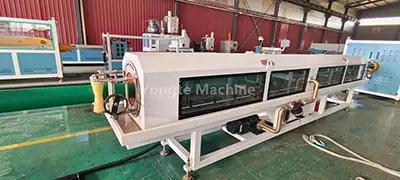

5. Vakuumkalibrierungstank:	Extrudierte Rohrrohlinge werden durch Vakuumadsorption (0,06–0,08 MPa) schnell kalibriert, um höchste Maßhaltigkeit zu gewährleisten. Der Tank aus lebensmittelechtem Edelstahl mit Mehrzonen-Vakuumsteuerung und Wasserzirkulationskühlung sorgt für gleichmäßige Rundheit, glatte Oberfläche und enge Toleranzen bei der Hochgeschwindigkeitsproduktion.

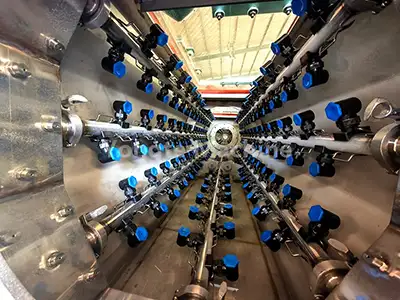

6. Sprühkühltank:	Verwendet eine mehrstufige Sprühkühlung, um das Wasser für eine schnelle und gleichmäßige Rohrkühlung unter 20 °C zu halten. Die Edelstahlkonstruktion gewährleistet Korrosionsbeständigkeit und Langzeitstabilität.

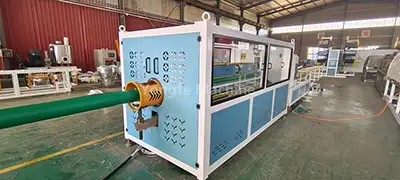

7. Abzieh-Traktionsmaschine:	Zieht PE-Rohre gleichmäßig für eine gleichmäßige Länge und eine stabile Produktion. Eine präzise Steuerung sorgt für eine konstante Spannung, verhindert Verformungen und gewährleistet Maßhaltigkeit.

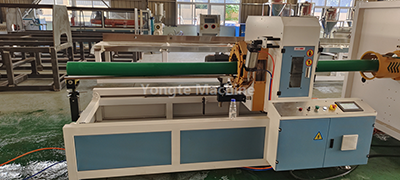

8. Planetenschneider:	Der Schneider ermöglicht das automatische, spanfreie Schneiden mit fester Länge und glatten, gratfreien Kanten, speziell optimiert für PE-Rohre mit kleinem bis mittlerem Durchmesser. Sein Präzisionsschneidmechanismus gewährleistet eine gleichbleibende Längengenauigkeit und minimiert Materialverschwendung während der Produktion.

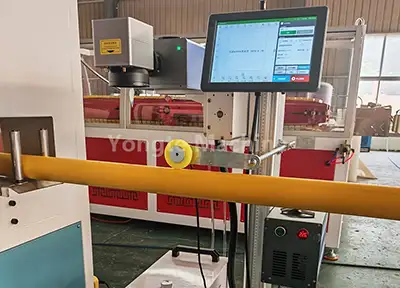

9. Laserdruckmaschine:	Die Maschine zeigt Produktspezifikationen und Chargeninformationen in Echtzeit mithilfe von Lasertechnologie an, ohne dass Verbrauchsmaterialien erforderlich sind.

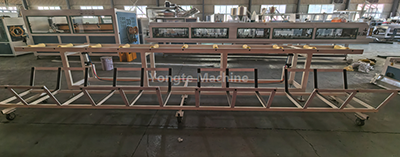

10. Stapelgestell:	Stapelt fertige Rohre automatisch ordentlich, mit einstellbarer Höhe/Schichten für unterschiedliche Längen/Lageranforderungen. Stabiler Rahmen und rutschfestes Design sorgen für stabiles Stapeln und einfache Handhabung und optimieren die Lagereffizienz.
11. Elektrisches Steuersystem:	Für unsere elektrischen Komponenten verwenden wir international bekannte Qualitätsmarken, darunter ABB-Frequenzumrichter, Siemens/Schneider-Schütze, Omron-Temperaturregler, Siemens-SPS-Steuerungssysteme und Innovance-Servomotoren.

Produktanwendung

1. 90-315 mm HDPE-Rohre (Polyethylen) gelten weltweit als leistungsstarke Lösungen für die Flüssigkeitsförderung und sind bekannt für ihre Qualität

(1) Branchenführende Korrosionsbeständigkeit (unempfindlich gegenüber Chemikalien, Säuren und Laugen)

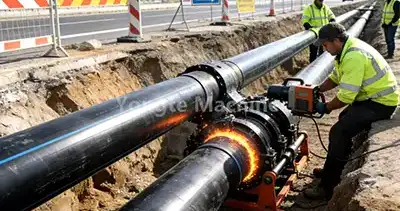

(2) auslaufsichere, hitzeverschmolzene Verbindungen (eliminiert das Risiko von Durchsickern)

(3) umweltfreundliche, ungiftige Zusammensetzung (gemäß ISO 14001 und Lebensmittelstandards)

(4) verlängerte Lebensdauer (zertifiziert für eine Lebensdauer von 50 Jahren unter normalen Betriebsbedingungen)

2. Ihre Vielseitigkeit macht sie zu einer bevorzugten Wahl in verschiedenen Branchen:

(1) private/gewerbliche Wasserversorgungsnetze

(2) kommunale Abwasser- und Regenwasserentwässerungssysteme

(3) große landwirtschaftliche Bewässerungsprojekte

(4) Industrielle Anwendungen zum Transport von Chemikalien, Schlämmen und Druckluft.

Vorteile der Yongte-Maschine – humanisiertes mechanisches Design und langlebige Qualität

Durch jahrzehntelange unermüdliche Innovation und ein unerschütterliches Streben nach Exzellenz besteht unser Unternehmen auf der Verwendung hochfester, abriebfester Materialien bei der Herstellung unserer Kunststoffrohrmaschinen. Diese Mechanismen werden sorgfältigen Schmiedeprozessen und umfangreichen, strengen Qualitätsbewertungen unterzogen, um ihre Widerstandsfähigkeit gegenüber dem Verschleiß zu gewährleisten, der mit häufigem Betrieb und den korrosiven Auswirkungen rauer Umgebungsbedingungen einhergeht.

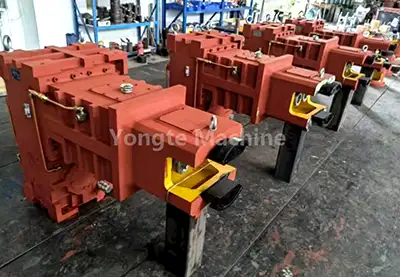

Langlebiges Getriebe mit hohem Drehmoment	Hocheffektiver Servomotor
Wir statten hochwertige Vertikalgetriebe mit direkter Verbindung mit den Vorteilen hoher Übertragungseffizienz, starker Belastbarkeit, stabiler Produktion, Platzersparnis beim Einbau, guter Abdichtung ohne Öllecks, hervorragender Wärmeableitungsleistung und einfacher Wartung aus.	Wir rüsten den Innovance-Servomotor aus, der 15–20 % des Stromverbrauchs einsparen kann, mit den Vorteilen einer präzisen Geschwindigkeits- und Drehmomentsteuerung, schneller Reaktion, geringer Erschütterung und geringem Geräuschpegel, langer Lebensdauer und niedrigen Wartungskosten sowie einer intelligenten Steuerung von Geschwindigkeit und Leistung.

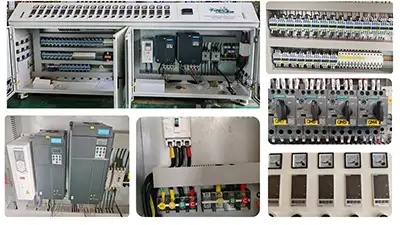

Hochautomatisches Betriebssystem	Fortschrittliches, hochwertiges Stromkontrollsystem
Ausgestattet mit vollautomatischer Zuführung, intelligenter Temperaturregelung und Präzisionsschneidsystemen ermöglicht die Maschine einen mannlosen Betrieb in zentralen Produktionsverbindungen. Sein integriertes SPS-Steuerungssystem zentralisiert die Verwaltung aller Produktionsparameter, rationalisiert betriebliche Abläufe und senkt die Arbeitskosten um über 30 % im Vergleich zu herkömmlichen halbautomatischen Geräten	Ausgestattet mit ABB-Frequenzumrichtern, Siemens- oder Schneider-Schützen, Omron-Temperaturreglern und einem Siemens-SPS-Steuerungssystem sind alle Kabel und Anschlüsse übersichtlich angeordnet und deutlich gekennzeichnet. Das gesamte Schaltschranksystem wurde Sicherheitsprüfungen unterzogen und entspricht internationalen Sicherheitsstandards, darunter EN ISO 12100 (Sicherheit von Maschinen), EN 60204-1 (Elektrische Ausrüstung von Maschinen) und den EMV-Normen der EN 61000-Serie.

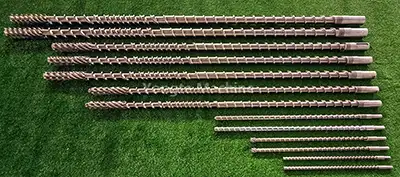

Robustes Stahlmaterial	Schneckenzylinder werden aus Verschleißmaterial hergestellt
Die Grundstruktur der Maschine besteht aus massivem Stahlblech, das durch CNC-Schneiden und Polieren bearbeitet wird, um präzise Abmessungen und Ausgewogenheit zu gewährleisten und so einen kontinuierlichen und stabilen Betrieb zu unterstützen. Der Maschinenrahmen ist so ausgelegt, dass er einer Nutzung über 20 Jahre ohne Beschädigung standhält. Alle Komponenten, die mit Materialien oder Wasser in Berührung kommen (einschließlich Zuführungen, Wassertanks und Rohrbögen), sind aus Edelstahl 304 gefertigt, um Rost zu verhindern.	Schnecke und Zylinder bestehen aus leistungsstarken, verschleißfesten Materialien, die speziell für das verarbeitete Material entwickelt wurden. Wir verwenden hochwertige Bimetallschnecken und SKD-beschichtete Zylinder, wodurch sich ihre Lebensdauer auf das 1,5- bis 2-fache der Lebensdauer herkömmlicher 38CrMoAlA-Materialien verlängert
Gute Oberflächenbehandlung durch Pulverbeschichtung	Professioneller Maschinentest- und Installationsservice
Nach der Herstellung der Maschine tragen wir eine Pulverbeschichtung auf, um ein hervorragendes Erscheinungsbild, verbesserte Rostschutzleistung und lang anhaltende Farbstabilität zu gewährleisten	Alle Maschinen werden vor dem Versand strengen Tests unterzogen, um die außergewöhnliche Leistung und den stabilen Betrieb zu überprüfen und die konsistente Produktion hochwertiger Produkte sicherzustellen. Unser professionelles Ingenieurteam bietet umfassende Test- und Installationsdienste vor Ort, um einen reibungslosen und effizienten Maschinenbetrieb beim Kunden zu gewährleisten.

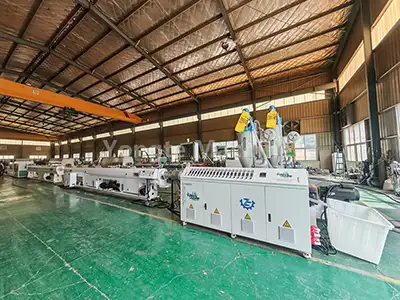

Erfolgreiche Fälle

Yongte widmet sich der Herstellung hochwertiger, modernster und innovativer Kunststoffrohrmaschinen. Diese Maschinen integrieren fortschrittliche Materialwissenschaft, Präzisionstechnik und intelligente Steuerungssysteme, um Lösungen zu liefern, die die Industriestandards übertreffen. Durch die kontinuierliche, durch Forschung und Entwicklung vorangetriebene Optimierung der Kernkomponenten (wie Schneckenextruder und Kalibrierungseinheiten sowie der Produktionsprozesse) hat die 90-315-mm-HDPE-Rohrproduktionsmaschine von Yongte sowohl auf inländischen als auch auf internationalen Märkten hohe Anerkennung gefunden. Die Installationen erstrecken sich über Asien, Europa und Amerika und die Kundenzufriedenheit ist hoch.

Argentinien PE-Rohrmaschine

Afrikanische 200-400 mm PVC-Rohrherstellungsmaschine

Algerien 16-63 mm dreischichtige PPR-Rohrproduktionslinie
