Kunststoff-Schnittholz-Extrusionslinie für 50 mm dicke Massivplatten

Yongte führt den ersten Probelauf der Kunststoff-Schnittholz-Extrusionslinie für massive 200 x 50 mm dicke Platten durch und optimiert den Gesenkformbereich zur Lösung von Verformungsproblemen

1. Überblick über die Erstausrüstungs-Testproduktion

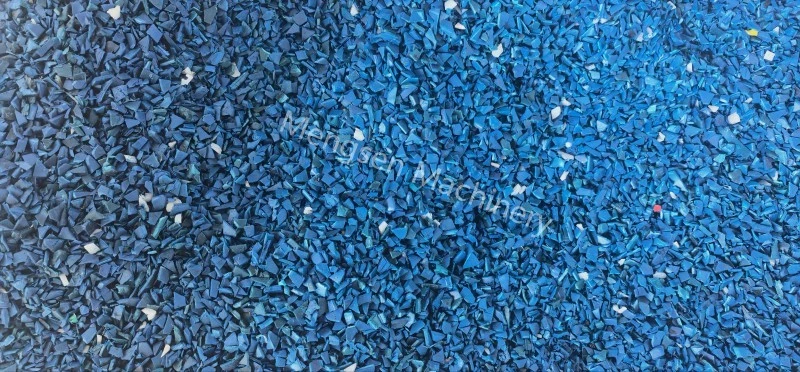

Kürzlich hat Yongte die erste Testproduktion seiner fortschrittlichen Kunststoffschnittholz-Extrusionslinie erfolgreich abgeschlossen, die auf die Verarbeitung von 200 x 50 mm dicken, massiven Kunststoffplatten abzielt. Im Einklang mit dem Konzept des Ressourcenrecyclings und der umweltfreundlichen Produktion wurden bei diesem Testlauf recycelte Kunststoffabfälle als Rohmaterial verwendet, um die Anpassungsfähigkeit der Anlage an Kunststoffabfälle und die Machbarkeit der Massenproduktion von dickem Kunststoffholz zu überprüfen.

2. Hervorragende Plastifizierungsleistung von recycelten Materialien

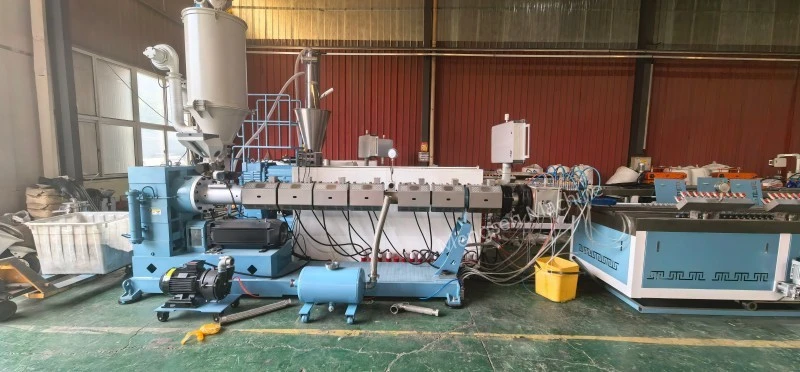

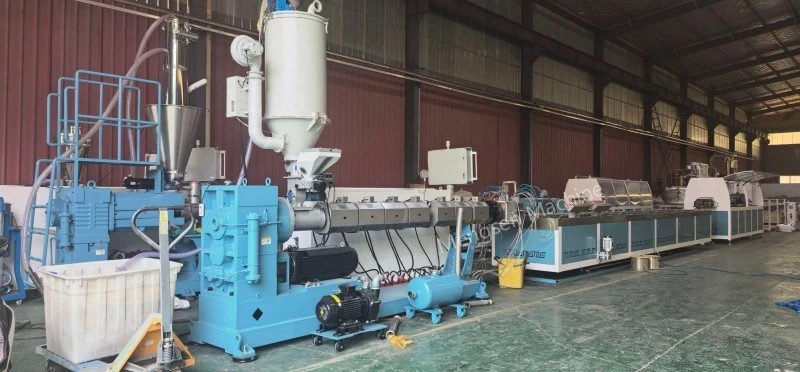

Während der ersten Inbetriebnahme lieferte der Hochgeschwindigkeitsextruder eine außergewöhnliche Leistung bei der Plastifizierung der Schmelze. Unter präziser Kontrolle der Extrusionsparameter wurden die recycelten Kunststoffabfälle vollständig geschmolzen und homogenisiert, wobei das geschmolzene Material eine gleichmäßige Textur, gute Fließfähigkeit und einen stabilen Gesamtplastifizierungseffekt aufwies. Die hervorragende Plastifizierungsqualität bildet eine solide Grundlage für die stabile Produktion von Hochleistungsplatten aus recyceltem Kunststoff und beweist die hervorragende Materialverarbeitungskapazität der Extrusionsanlagen von Yongte für Kunststoffabfallrohstoffe.

3. Analyse von Panel-Ausbeulungs- und Verformungsfehlern

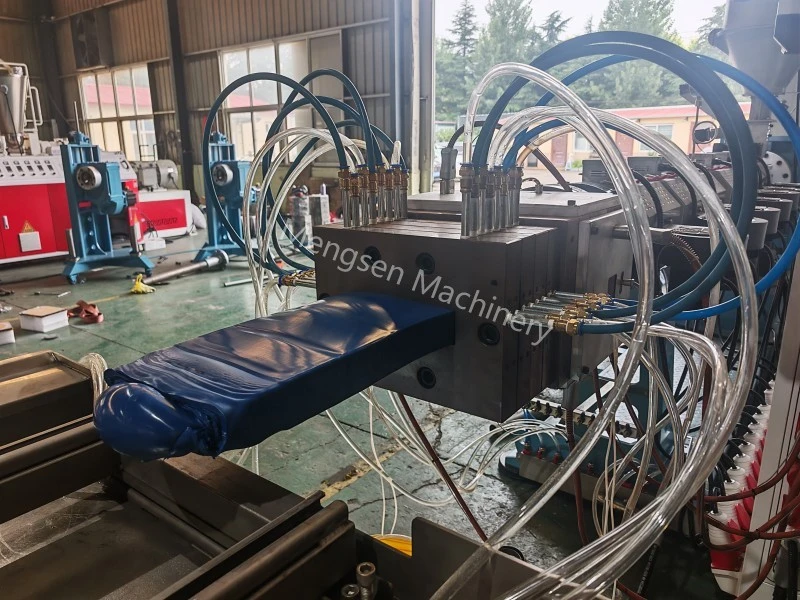

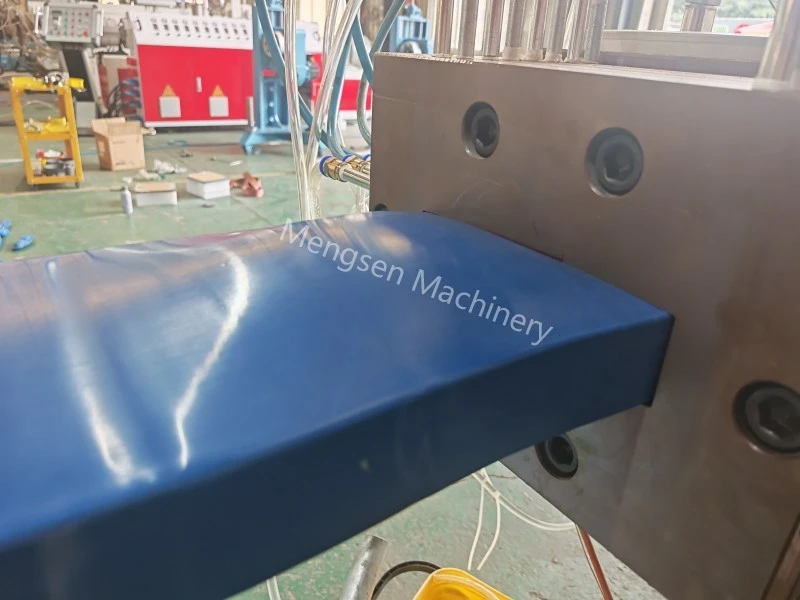

Dennoch ergaben sich bei der Umformung ultradicker Massivplatten gezielte technische Herausforderungen. Aufgrund der beträchtlichen Dicke des Endprodukts von 50 mm besteht während des Abkühl- und Formgebungsprozesses ein deutlicher Temperaturgradient zwischen der Oberfläche und der Kernschicht der Platte. Die Oberfläche der dicken Platte kühlt und verfestigt sich schnell, während das innere Kernmaterial die hohe Temperatur über einen längeren Zeitraum beibehält und bei der anschließenden natürlichen Abkühlung einer kontinuierlichen thermischen Schrumpfung unterliegt. Die inkonsistente Abkühlungs- und Schrumpfungsgeschwindigkeit zwischen der Außen- und Innenschicht führt zu unausgeglichenen inneren Spannungen, die letztendlich zu einer Ausbeulung in der Mitte und einer lokalen Verformung der 200 x 50 mm dicken massiven Platte führen, was sich auf die Ebenheit und Maßhaltigkeit des Endprodukts auswirkt.

4. Lösungen zur Optimierung des Formteilbereichs

Basierend auf einer eingehenden Analyse der Testlaufdaten und der Produktionsbedingungen vor Ort hat das technische Team von Yongte bestätigt, dass sich die Kernlösung auf die strukturelle Optimierung des Formteilbereichs konzentriert. Mit Blick auf die Probleme des unausgeglichenen Schmelzflusses und der ungleichmäßigen Kühlformung bei ultradicken Platten wird das Team gezielte Verbesserungen an der Strömungskanalstruktur der Düse, dem Strömungsverteilungssystem und der Kühlanordnung durchführen. Durch die Optimierung des Schmelzflusswiderstands des Formabschnitts, die Ausbalancierung der Materialzufuhrgeschwindigkeit im Mittel- und Randbereich der Form und die Abstimmung mit einem abgestuften und gleichmäßigen Kühldesign wird die innere Spannungskonzentration dicker Platten wirksam beseitigt. Durch diese Optimierung wird die Abkühl- und Formgeschwindigkeit der Oberfläche und der Kernschicht des Produkts synchronisiert, der mittlere Wölbungsdeformationsfehler von 50 mm ultradicken Massivplatten grundlegend behoben und die allgemeine Dimensionsstabilität und Ebenheit der fertigen Produkte verbessert.

5. Zusammenfassung des Probelaufs und anschließender Entwicklungsplan
