Der Einfluss der Wellwellenform auf die Produktleistung einwandiger Wellrohre

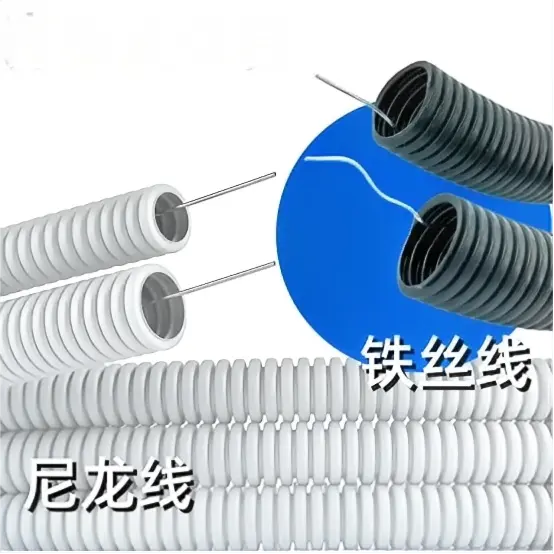

Einwandige Wellrohre bieten aufgrund ihres einzigartigen Strukturdesigns und ihrer Materialeigenschaften eine umfassende Anwendungsvielfalt. Sie dienen als ideale Lösung für Entwässerungssysteme in Wohn- und Gewerbegebäuden und leiten Regen- und Abwasser effizient und mit optimaler Durchflusskapazität ab. In Kabelmanagementszenarien fungieren diese Rohre als robuste Schutzrohre für Elektro- und Kommunikationskabel und kombinieren Haltbarkeit mit flexiblen Installationsmöglichkeiten. Die leichte Konstruktion minimiert den Handhabungsaufwand bei der Installation, während die inhärente Korrosionsbeständigkeit eine langfristige Leistungsstabilität unter verschiedenen Umgebungsbedingungen gewährleistet. Darüber hinaus erstreckt sich ihre Anwendung auf landwirtschaftliche Bewässerungssysteme, wo sie eine präzise Wasserverteilung auf Nutzpflanzen ermöglichen und so die Bewässerungseffizienz und Ressourcennutzung verbessern.

Wenn wir verwendenEinwandige WellrohrmaschineZur Herstellung von Wellrohren gibt es verschiedene Arten von Wellenkammformen, die je nach Verwendungsanforderungen hergestellt werden können. Die Wellenkammform dient als zentraler Strukturparameter, der die Ringsteifigkeit, Flexibilität, Schlagfestigkeit, Spannungsverteilung, Fluiddynamikleistung und Installationseffizienz einwandiger Wellrohre bestimmt.

1. Mainstream-Wellenspitzenform und Einfluss auf die Kernleistung

1. Trapezwelle (am häufigsten in der Technik verwendet, macht etwa 76 % aus)

· Die Strukturmerkmale sind wie folgt: Der Kamm ist flach, die Seitenwand ist geneigt und die Mulde ist größtenteils abgerundet.

· Auswirkungen auf die Leistung

o Hohe Umfangssteifigkeit: Die große Stützfläche der Wellenspitzenebene bietet einen starken Widerstand gegen radiale Druckkräfte und ermöglicht so die Realisierung hoher Steifigkeitsgrade (SN4–SN16).

o Spannungskonzentration: An der scharfen Ecke der Wellenspitze kann es leicht zu Spannungskonzentrationen kommen, die maximal gemessene Spannung kann das 2,3-fache der durchschnittlichen Spannung erreichen und unter Langzeitbelastung kommt es leicht zu Ermüdungsrissen.

o Die Schlagfestigkeit ist im Allgemeinen schlecht: Die scharfe Ecke absorbiert die Schlagenergie nur schlecht und die Schlagfestigkeit eines einfach unterstützten Balkens ist normalerweise gering.

o Wirtschaftlichkeit: hohe strukturelle Effizienz, weniger Materialverbrauch bei gleicher Steifigkeit.

· Anwendungsszenarien: Konventionelle Projekte mit hohen Steifigkeitsanforderungen, wie z. B. kommunale Entwässerung, Abwasserableitung und Kommunikationsverkabelung.

2. Kreisbogen / Sinuswelle

· Die Strukturmerkmale sind ein sanfter Übergang von Wellenberg und -tal ohne scharfe Ecken.

· Auswirkungen auf die Leistung

o Die Spannungsverteilung ist gleichmäßig: keine Spannungskonzentrationspunkte, ausgezeichnete Ermüdungs- und Rissbeständigkeit, lange Lebensdauer.

o Gute Flexibilität: starke axiale und umfangsmäßige Verformungsfähigkeit, gute Anpassungsfähigkeit an ungleichmäßige Setzungen des Fundaments.

o Geringe Steifigkeitseffizienz: Bei gleichem Materialeinsatz ist die Ringsteifigkeit geringer als die der Trapezwelle, was eine zusätzliche Wandstärke oder einen Ausgleich der Wellenhöhe erfordert, was die Kosten erhöht.

o Die Kontaktfläche der Wellenspitze ist klein und die lokale Kompression kann leicht konkav sein.

· Anwendungsszenarien: weiche Bodengründung, grabenlose Bauweise, häufiges Biegen der Kabelführung und temporäre Entwässerung.

3. U-förmige Welle

· Die Strukturmerkmale sind wie folgt: Der Kamm ist sanft, das Tal ist ein großer Bogen und die gesamte Form ähnelt einem Rechteck mit abgerundeten Ecken.

· Auswirkungen auf die Leistung

o Die Gesamtleistung ist ausgewogen: Sie weist die Steifigkeit einer Trapezwelle und die Flexibilität einer Kreiswelle auf und die Spannungsverteilung ist gleichmäßiger.

o Hervorragende Flüssigkeitsleistung: glatte Innenwand, geringer Flüssigkeitswiderstand, starke Selbstreinigungsfähigkeit und Beständigkeit gegen Schlammansammlung.

o Stabile Installation: Die große Kontaktfläche auf der Außenfläche verhindert ein Wegrollen während der Installation und erleichtert so eine sichere Konstruktion.

· Anwendbare Szenarien: Entwässerung landwirtschaftlicher Flächen, Sammlung von Regenwasser und kommunale Rohrleitungen mit mäßiger Belastung.

4. V-förmige Welle

· Strukturmerkmale: scharfe Kämme, schmale Täler und kleine seitliche Wandwinkel.

· Auswirkungen auf die Leistung

o Hohe lokale Steifigkeit: Die Wellenspitze verfügt über eine starke Durchstoß- und Schlagfestigkeit, die sich zum Transport fester Partikel eignet.

o Extrem schlechte Flexibilität: schwierig axial zu biegen und anfällig für Brüche an der Biegestelle.

o Die Spannungskonzentration ist schwerwiegend und im spitzen Winkel von Wellenberg und -tal kann es leicht zu Rissen kommen. Daher sollte die Wandstärke zum Ausgleich erhöht werden.

· Anwendungsszenarien: Transport von Industrieabfallrückständen, Minenentwässerung und besondere stoßfeste Arbeitsbedingungen.

5. Zusammengesetzte/gekrümmte Welle (z. B. S-Rippe)

· Die Strukturmerkmale sind der Mikrobogen am oberen Ende des Wellenkamms und der Übergang der Seitenwandkrümmung, die die Vorteile einer trapezförmigen und kreisförmigen Welle vereinen.

· Auswirkungen auf die Leistung

o Gemeinsame Verbesserung: Unter Beibehaltung einer hohen Ringsteifigkeit (z. B. SN8) kann die Schlagfestigkeit einfach unterstützter Träger um über 20 % erhöht werden.

o Stressoptimierung: Durch die Eliminierung scharfer Ecken wird die Stresskonzentration erheblich reduziert und die langfristige Zuverlässigkeit erhöht.

o Die Kosten sind aufgrund der komplexen Form und des Prozesses höher.

· Anwendbare Szenarien: kommunale Projekte mit hohem Standard, grabenloser Rohrvortrieb und erdverlegte Fernleitungen.

II. Systematischer Einfluss der Wellenform auf die kritische Leistung

III. Grundprinzipien der Modellauswahl

1. Steifigkeitspriorität: Szenarien mit schwerer Last, tiefer Verschüttung und hoher Bodenbedeckung → Wählen Sie eine Trapezwelle oder eine zusammengesetzte Welle.

2. Flexible Priorität: weicher Boden, setzungsempfindlich, kein Aushub → Wählen Sie Bogenwelle oder U-förmige Welle.

3. Flüssigkeitspriorität: Entwässerung, Abwasserableitung und Verstopfungsschutz → Wählen Sie U-förmige Welle oder Bogenwelle.

4. Priorität der Schlagfestigkeit: Fest-Flüssigkeits-Gemisch fördern, Bergwerk, Industrie → V-Welle oder Verbundwelle auswählen.

5. Kostenpriorität: Konventionelles Kommunal- und Gewindeschneiden → Trapezwelle wird bevorzugt.

IV. Synergistische Effekte von Peak-unterstützenden Parametern

Durch die abgestimmte Gestaltung von Wellenhöhe, Wellenabstand und Wandstärke kann die optimale Leistung der Wellenkammform erreicht werden.

· Wellenhöhe: Je höher die Wellenhöhe, desto höher ist die Ringsteifigkeit, aber die Flexibilität nimmt ab und das Material nimmt zu.

· Wellenabstand: Wenn der Wellenabstand zu klein ist, wird die axiale Steifigkeit zu hoch, was für die Setzungsanpassung ungünstig ist; Ist der Wellenabstand zu groß, wird die Umfangsunterstützung unzureichend und es kommt zu lokalen Knicken.

· Wandstärke: Bei scharfkantigen Wellen (trapezförmig oder V-förmig) sollte die Wand am Wellenkamm entsprechend verdickt werden, um die Spannungskonzentration abzumildern.
